小米智能家居新成员 小爱蓝牙音箱随身版拆机评测

小爱同学家族又迎来了新成员,这次是一款更加小型,并且可以随身携带的产品小米小爱蓝牙音箱 随身版。这意味着它不再受线缆的束缚,可以随身随地,随身地使用AI语音系统,与小爱同学聊天。下面我爱音频网通过拆解,带领大家领略一下这款可以随身携带的智能音箱是怎么做到的。

一、小米小爱蓝牙音箱随身版开箱

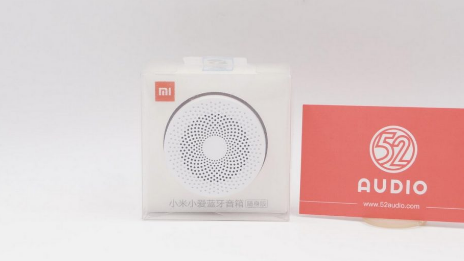

小米小爱蓝牙音箱随身版依然继承了小米白看不厌的纯白色简洁设计的包装,只是这次正面不是产品效果图了,而是透明的橱窗式,可以直接看到音箱本体。

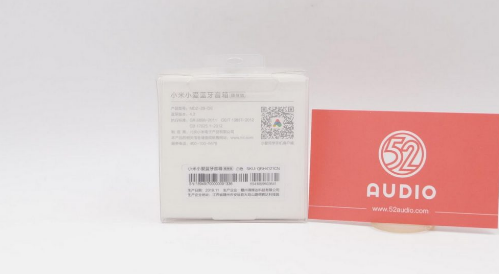

包装背面是产品信息,小米小爱蓝牙音箱随身版产品型号:MDZ-28-DE,蓝牙版本:4.2,制造商:北京小米电子产品有限公司,生产企业:赣州德辉达科技有限公司。


从包装顶部可以看到一个醒目的内置小爱同学的标识,表面本产品可以使用小爱同学AI智能语音系统。

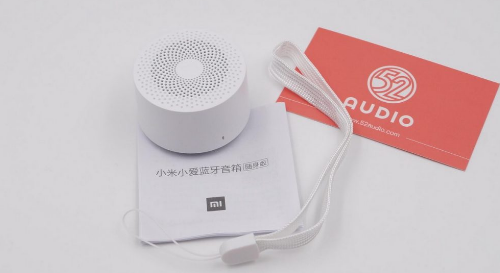

包装内除了产品本体还有一份使用说明和一根挂绳。

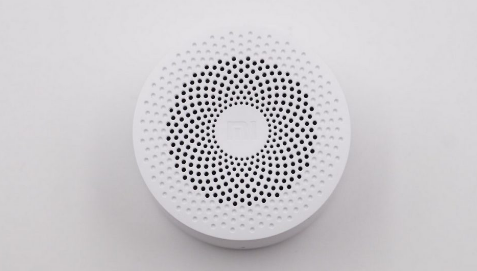

小米小爱蓝牙音箱随身版正面特写,扬声器发声孔的形状隐约感觉到像花瓣。

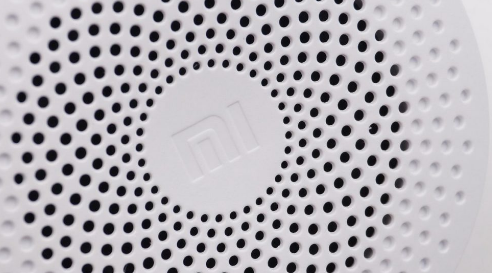

小爱音箱的正面是扬声器的发声孔,仔细观察能发现它并不是呈简单的放射状排列,而是采用了斐波那契螺旋线设计的正面出声孔。

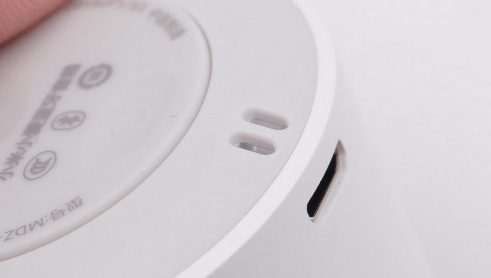

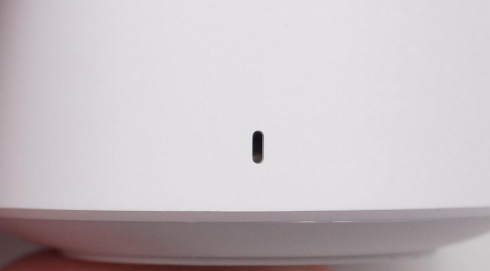

语音麦克风孔,孔内还有充电指示灯。

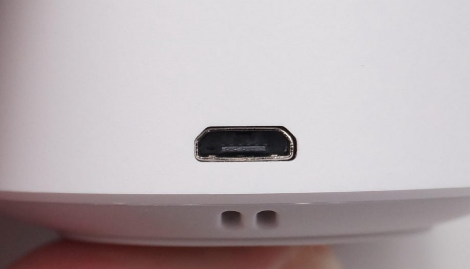

Micro USB充电接口,下方有一个挂绳孔。

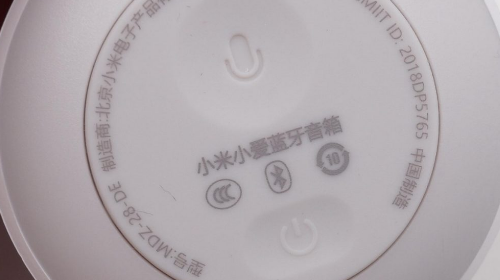

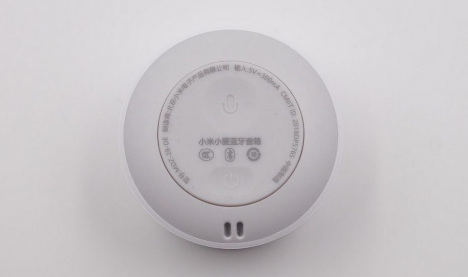

音箱背面特写,采用与机身侧面不同的灰色色调。产品名称小米小爱蓝牙音箱,在这一面还有电源、麦克风开关。制造商:北京小米电子产品有限公司,中国制造。


挂绳孔特写,它位于底面的斜面上。


麦克风标识按键短按唤醒小爱同学。下方电源按键,长按控制开关机,关机状态下按电源键4秒可以进入蓝牙配对模式。

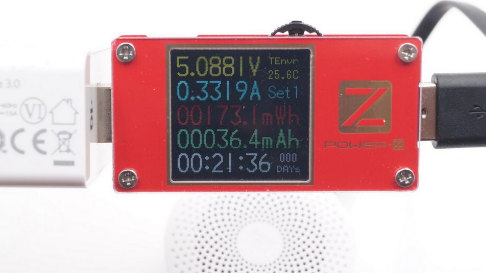

我爱音频网使用ChargerLAB POWER-Z KT001进行充电测试。

二、小米小爱蓝牙音箱随身版拆解

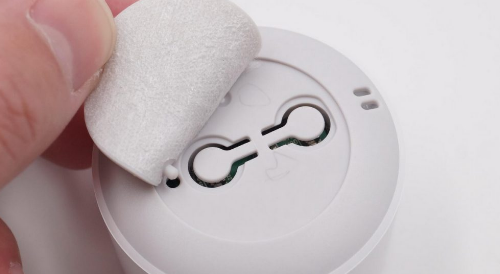

撕开底下这块胶垫,下面有两块弹片按键。

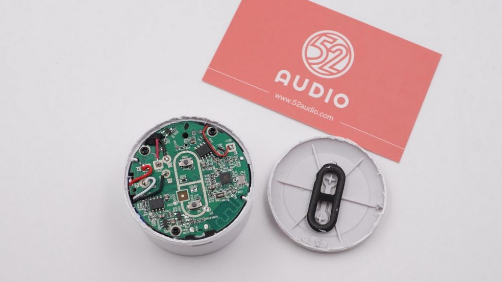

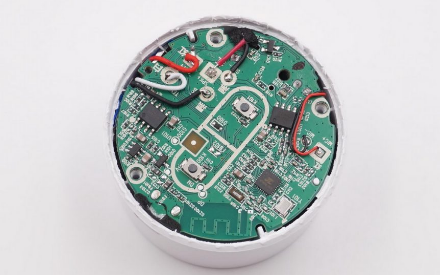

拆开底盖,可以看到主板,有两颗微动按键。

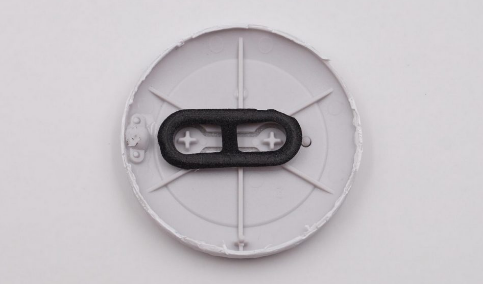

在底盖内侧,弹片按键下有一块黑色的防尘罩,可以防止灰尘通过半开放式的按键进入机身内部。


主板正面特写。

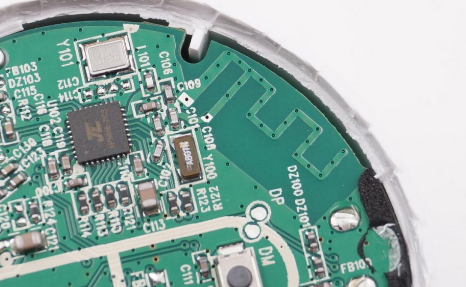

板载蓝牙天线。


微动按键特写。


LPS微源半导体LP5301,36V的过压过流双重保护芯片。底下那颗丝印A12是微源半导体的LPM9017,MOSFET。


安耐科 ANT8815S单通道G类音频功放,单声道4.2W。内置同步动态升压, 内置过流保护、过热保护功能。


丝印7102 8Ha-23L的芯片。

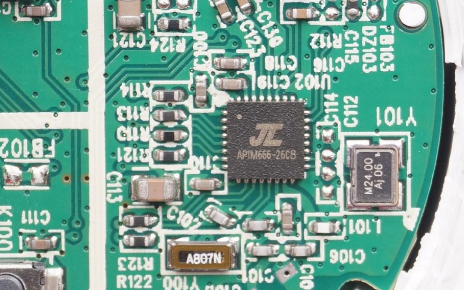

这款小爱音箱采用的主控芯片来自JL杰理,丝印AP1M666-26C8。


拆出主板,看到电池粘在主板背面。


这款音箱内置单个全频扬声器,阻抗4Ω,功率2W。

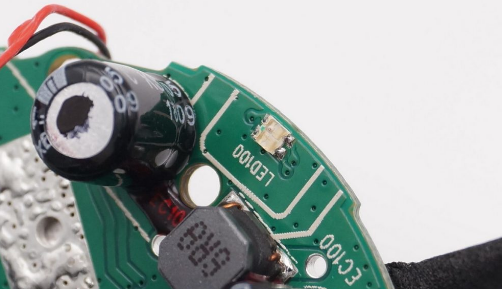

主板上的RGB LED指示灯。

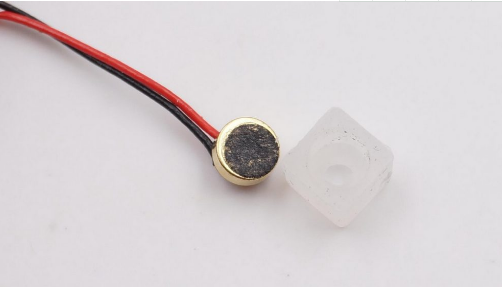

电容式麦克风,有硅胶罩保护。

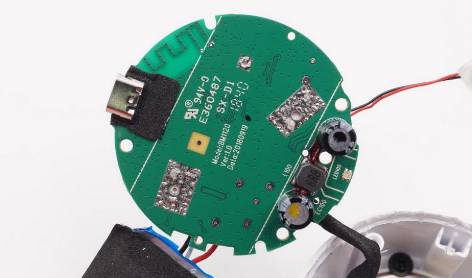

主板背面特写,敷锡部分有助于对应位置的IC散热。

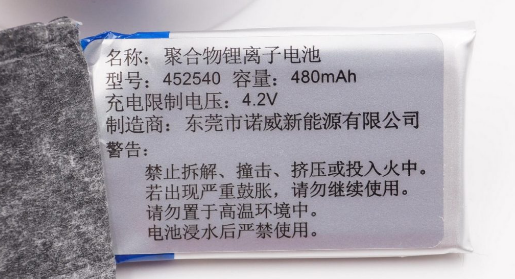

小米小爱蓝牙音箱 随身版内置的锂聚合物电池,型号452540,容量480mAh,东莞市诺威新能源有限公司制造。


电池上有保护电路。


拆解全家福。

三、我爱音频网拆解总结

1、顶部的扬声器发声孔采用斐波那契螺旋线设计的正面出声孔,比起一般放射状更有利于声音的扩散;

2、电池上有充分的保护电路,可以保证使用安全;

3、这款智能音箱体积虽小,但是在做到可以随身携带的程度上依然功能齐全。
