智能家居技术百科:不用求人啦,双控开关接线指南

[导读]单控开关只能实现一个位置控制一盏灯,当需要满足门口开灯,床头关灯的需求时,单控开关是无法实现的,这时必须使用双控开关。

单控开关只能实现一个位置控制一盏灯,当需要满足门口开灯,床头关灯的需求时,单控开关是无法实现的,这时必须使用双控开关。从外观看,单控和双控是一模一样的,但单控开关只有两个接线端子,双控开关则有三个接线端子,那么下面我们可通过截图和视频了解如何给双控开关接线。

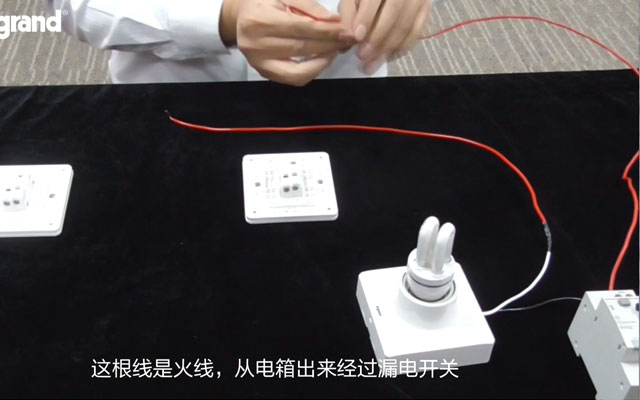

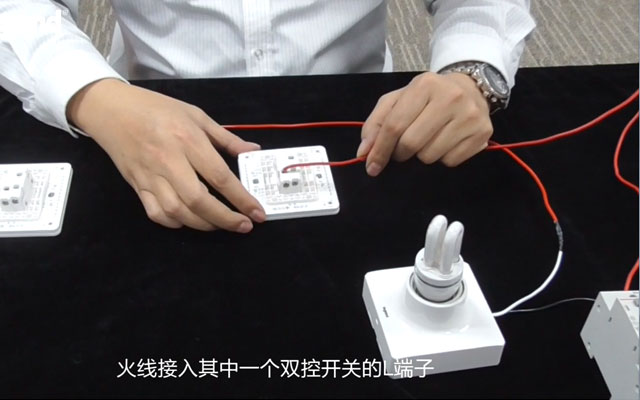

步骤1:把火线接入漏电开关,然后将其接到其中一个双控开关的 L端子。

接线不求人

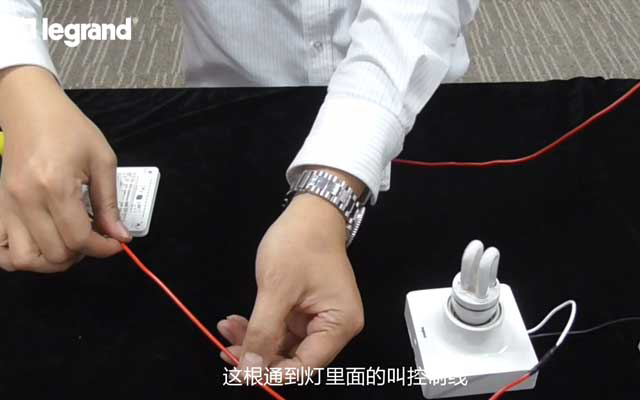

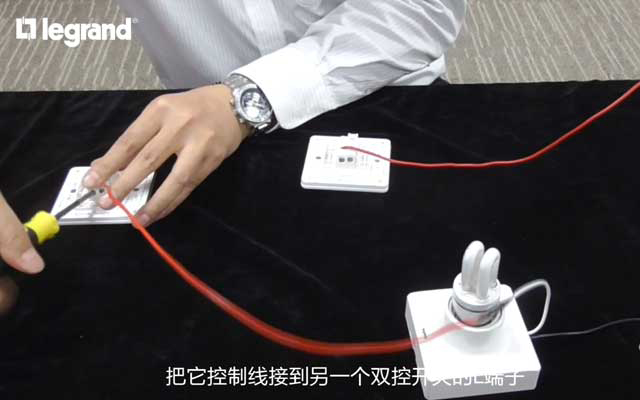

步骤2:把通过灯的控制线接入另一个双控开关的 L端子。

接线不求人
接线不求人

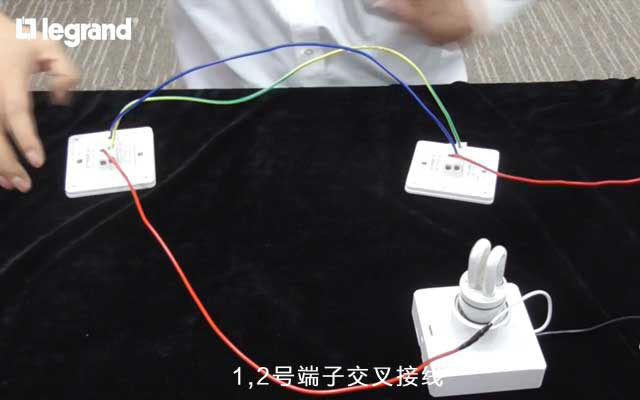

步骤3:把两个双控开关上的1、2号端子交叉接线。

接线不求人

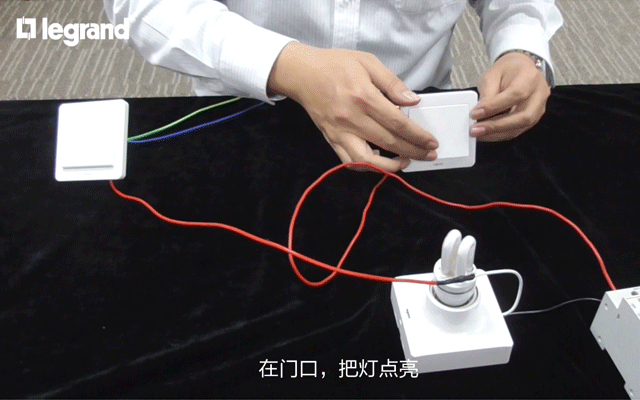

接线结果示意:

接线不求人



【视频链接】http://www.legrand.com.cn/sites/default/files/videos/original/shuang_v4.mp4
